核磁共振MRI制造安裝工藝非常復雜所以檢查價格高

添加時間：2025-03-26 12:32 瀏覽次數：來源：

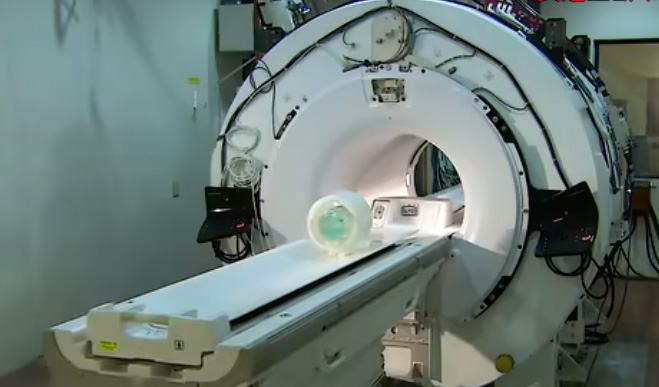

為什么病人在核磁共振掃描儀上面躺幾秒鐘就要幾百上千元。醫院還告訴你不貴那么它里面究竟藏著什么秘密呢？其實核磁共振掃描儀的核心是一塊磁石。它比地球的磁場還要強3萬倍。為了制造出一臺核磁共振掃描儀。首先技術人員會圍著磁石焊接出一個鋁箱。為病人在磁場中心創造一條通道。鋁箱的接縫處必須極其牢固，因為后面會在它的周圍泵入超級冷的液氦。這個液氦將使磁石產生非常強大的磁力，接著圍繞磁石構造第二層鋁管道。它將作為一層絕緣護片，然后圍繞磁石包裹一層聚酯薄膜。并在其表面鍍上一層鋁，最初被作為太空服的一種隔熱材料，在這里它將備用來轉移熱量，讓磁石始終保持在低溫狀態下。

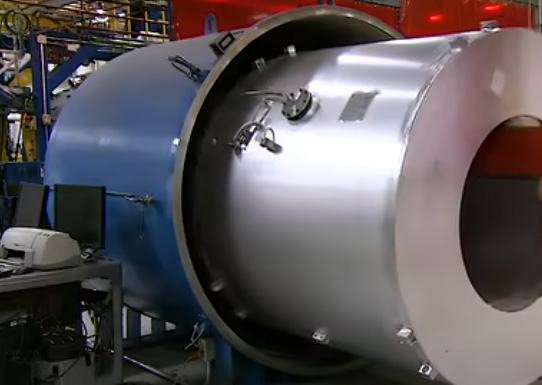

現在降磁石插進一個真空容器里面，抽掉它和磁石中間的空氣創造出一個真空環境。接著用塑料蓋住核磁共振隧道，并把外表噴涂上白色油漆避免生銹。然后安裝一套制冷機組，它能使核磁共振掃描儀的主磁鐵周圍的氦氣。保持在零下268℃。在這種極寒的溫度下氦氣會處于液氦狀態，隨后技術員把液氮泵入磁體僅僅幾秒鐘接管就已經結霜。在極寒溫度下磁石會失去全部的電阻，變成了一個超導體并能產生超強的磁場。接下來就是安裝梯度線圈，它能利用電脈沖來控制圖像的方向。首先把環氧樹脂玻璃鋼管，切成適當的長度并刻上凹槽。然后在這些凹槽中填滿環氧樹脂。接著在槽里纏繞銅線，銅線粘附在上面就形成了梯度線圈，隨后將大量環氧樹脂涂到整個管子上。銅線會被完全密封固定，丹儀器運行時候，線圈就不會發生震動。技術員把蝕刻銅板分層堆放到環氧樹脂上。蝕刻銅板就和環氧樹脂牢牢黏附在一起，再給線圈包裹上聚四氟乙烯布料。并把環氧樹脂倒在布料上，然后圍著梯度線圈纏繞塑料冷卻管。讓它黏附到環氧樹脂涂層的布料上，當梯度線圈運轉發熱時。冷卻管就會迅速使其冷卻降溫，核磁共振掃描儀之所以能拍出人體內部的清晰影像，它是通過產生強磁場來實現的。強磁場使人體的氫原子對齊，并且向機器發送信號，最終得到一張可以得出診斷的記過影像。要捕捉和防疫這種信號，就要靠掃描儀上面的高頻線圈。

制作高頻線圈的工藝非常復雜，首先技術員把塑料上升管和襯墊。連接到玻璃纖維的核心，上升管和襯墊會使電路部分保持在一致的水平位置。然后將涂滿粘合劑的銅帶，從上升管的一端連接到另一端。這些銅帶類似于接收天線，它們會發送和接收來自人體的信號。并把信號傳送至電腦來產生核磁共振影像。然后在上升管的間隔里擠上環氧樹脂膠，再把可以儲存能量的小電容器插到里面。它能改變感應圈匹配磁場的頻率。接著把電容器的末端，焊接到銅帶天線上來建立電路。隨后把高壓感應板安裝到襯墊上同時在感應板的旁邊安裝一個有線分流器。再按照線路把有線電纜，從分流器連接到感應器。并把它們焊接在一起，接下來技術員把一個塑料電纜道。安裝到無線電線圈的一邊，并把主電纜從中間穿過。焊接到銅帶天線上，接著用組合板加強銅帶天線。來減弱核磁共振掃描儀運轉時的振動，在所有電纜周圍涂上環氧樹脂保證電纜不會到處移動。核磁共振掃描儀的高頻線圈完成后，就可以準備測試，在它的末端裝上金屬罩。用螺絲把它們緊緊的固定。然后往里面泵入高壓空氣。并在線圈的表面噴灑肥皂水，如果沒有氣泡說明高頻線圈測試合格。接著把它裝進梯度線圈內，再把線圈裝配到核磁共振磁體上。安裝好集中線圈的托架。維持組件和磁體之間的間隙。一臺價值千萬元的核磁共振掃描儀就制造完成了。
